高性價比改性工程塑料源頭生產(chǎn)廠家
產(chǎn)品中心
PRODUCTS

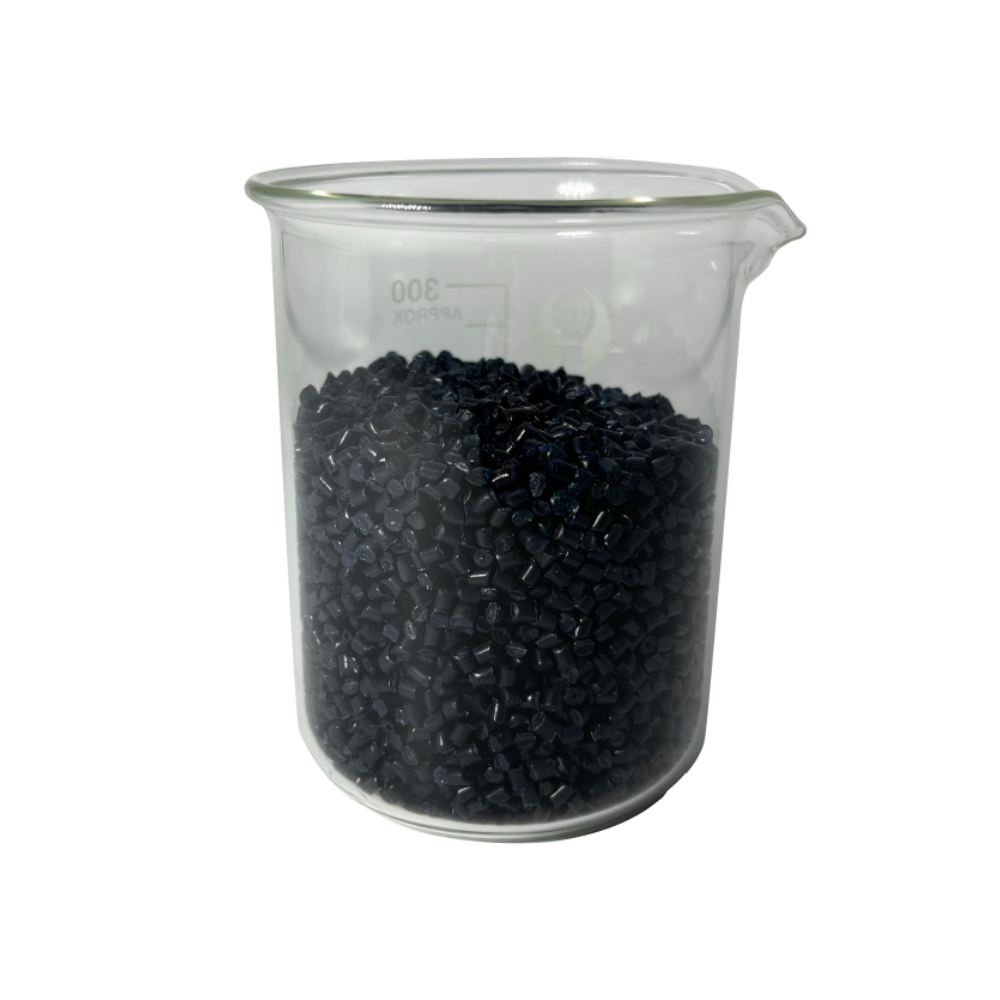

增韌PA6
通過增韌改性提高尼龍樹脂的韌性、抗沖擊性能?？捎糜诟黝悢D出管、減震、連接部件
1、注塑級/擠出級
2、根據(jù)產(chǎn)品需求定制不同檔次
3、增韌劑5-40%可調(diào)
4、支持染色造粒
2、根據(jù)產(chǎn)品需求定制不同檔次
3、增韌劑5-40%可調(diào)
4、支持染色造粒
產(chǎn)品介紹introduction

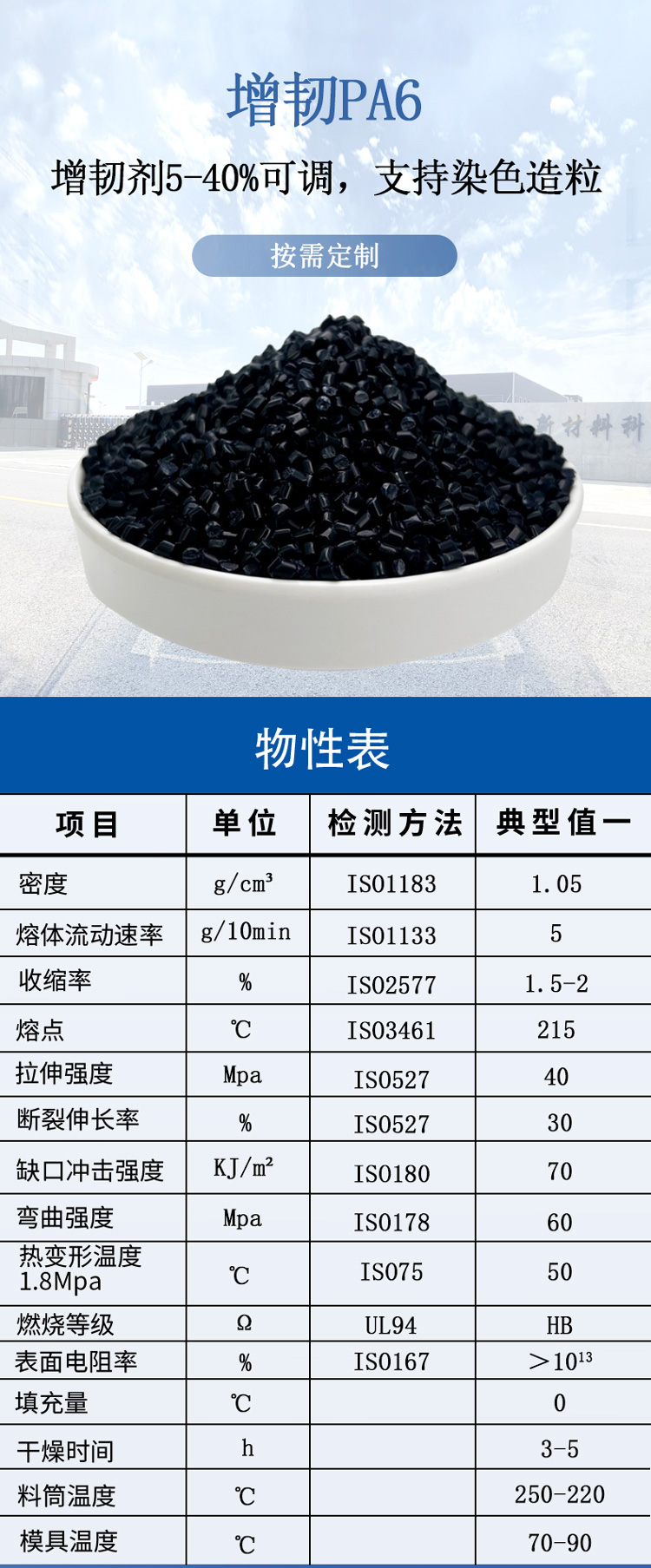

物性表
| 項目 | 單位 | 檢驗方法 | 典型值一 | 典型值二 | 典型值三 | 典型值四 |
| 密度 | g/cm3 | ISO1183 | 1.05 | 1.02 | 1.07 | 1.09 |
| 熔體流動速率 | g/10min | ISO1133 | 5 | 1 | 30 | 15 |
| 收縮率 | % | ISO2577 | 1.5-2 | 1.5-2 | 1.5-2 | 1.5-1.8 |
| 熔點 | ℃ | ISO3461 | 215 | 210 | 215 | 215 |
| 拉伸強度 | Mpa | ISO527 | 40 | 33 | 48 | 60 |
| 斷裂伸長率 | % | ISO527 | 30 | 150 | 30 | 20 |
| 缺口沖擊強度 | KJ/㎡ | ISO180 | 70 | 90 | 30 | 15 |
| 彎曲強度 | Mpa | ISO178 | 60 | 40 | 70 | 90 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 50 | 48 | 50 | 53 |
| 燃燒等級 | － | UL94 | HB | HB | HB | HB |
| 表面電阻率 | Ω | ISO167 | ＞1013 | ＞1013 | ＞1013 | ＞1013 |
| 填充量 | % | 0 | 0 | 0 | 0 | |
| 干燥溫度 | ℃ | 100-105 | 100-105 | 100-105 | 100-105 | |
| 干燥時間 | h | 3-5 | 3-5 | 3-5 | 3-5 | |
| 料筒溫度 | ℃ | 250-220 | 250-220 | 250-220 | 250-220 | |
| 模具溫度 | ℃ | 70-90 | 70-90 | 70-90 | 70-90 |
