高性價比改性工程塑料源頭生產(chǎn)廠家
產(chǎn)品中心
PRODUCTS

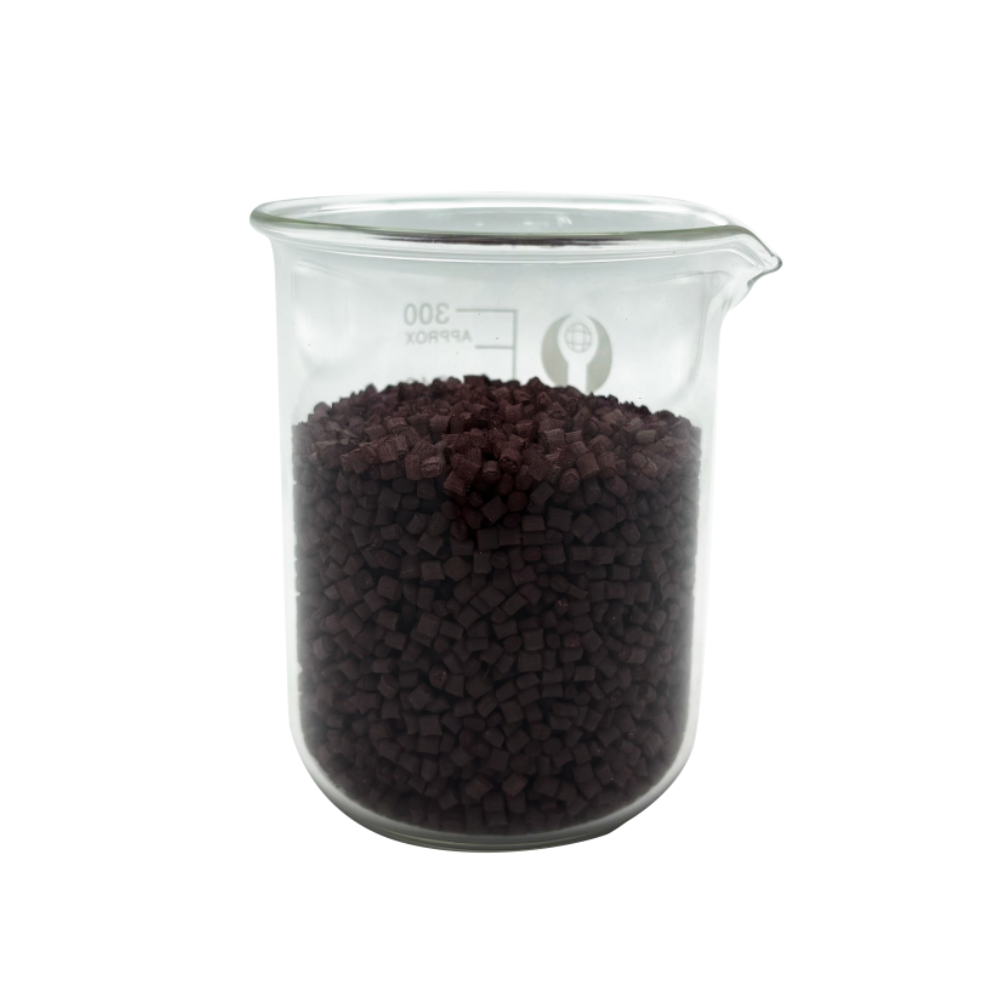

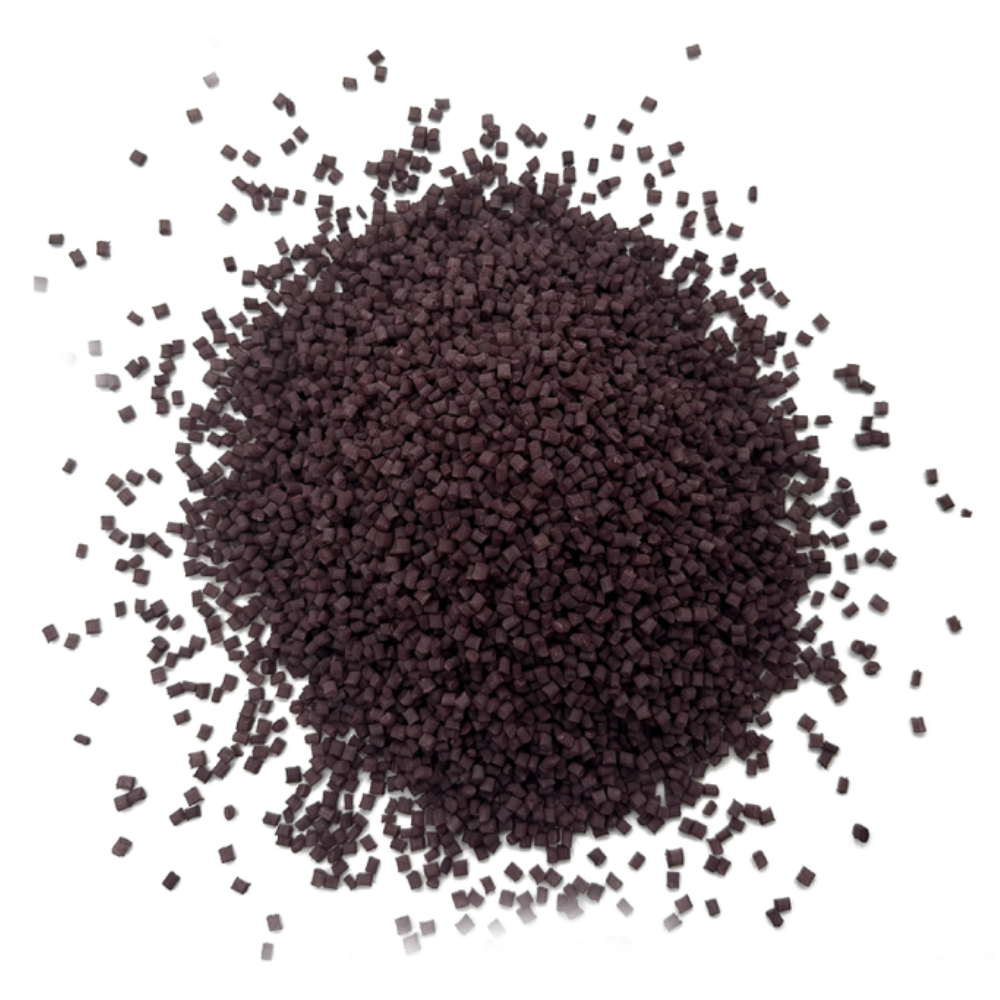

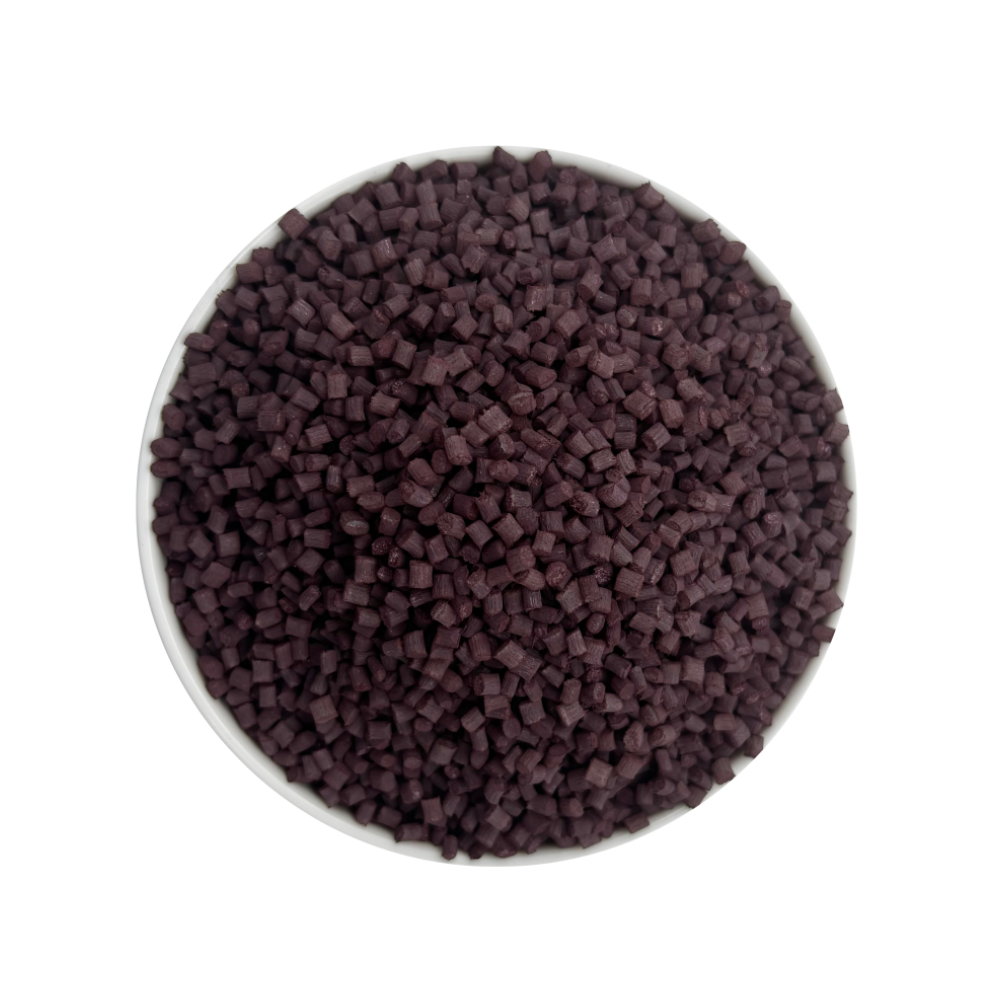

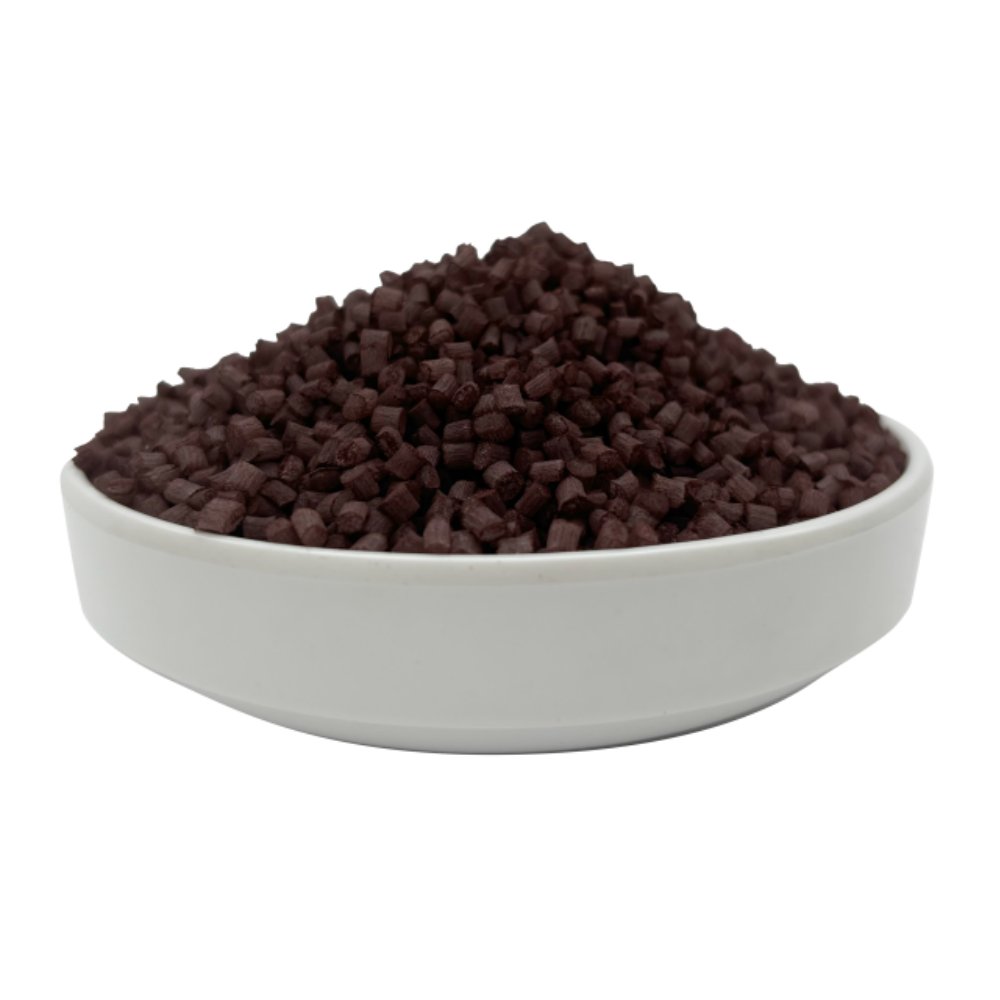

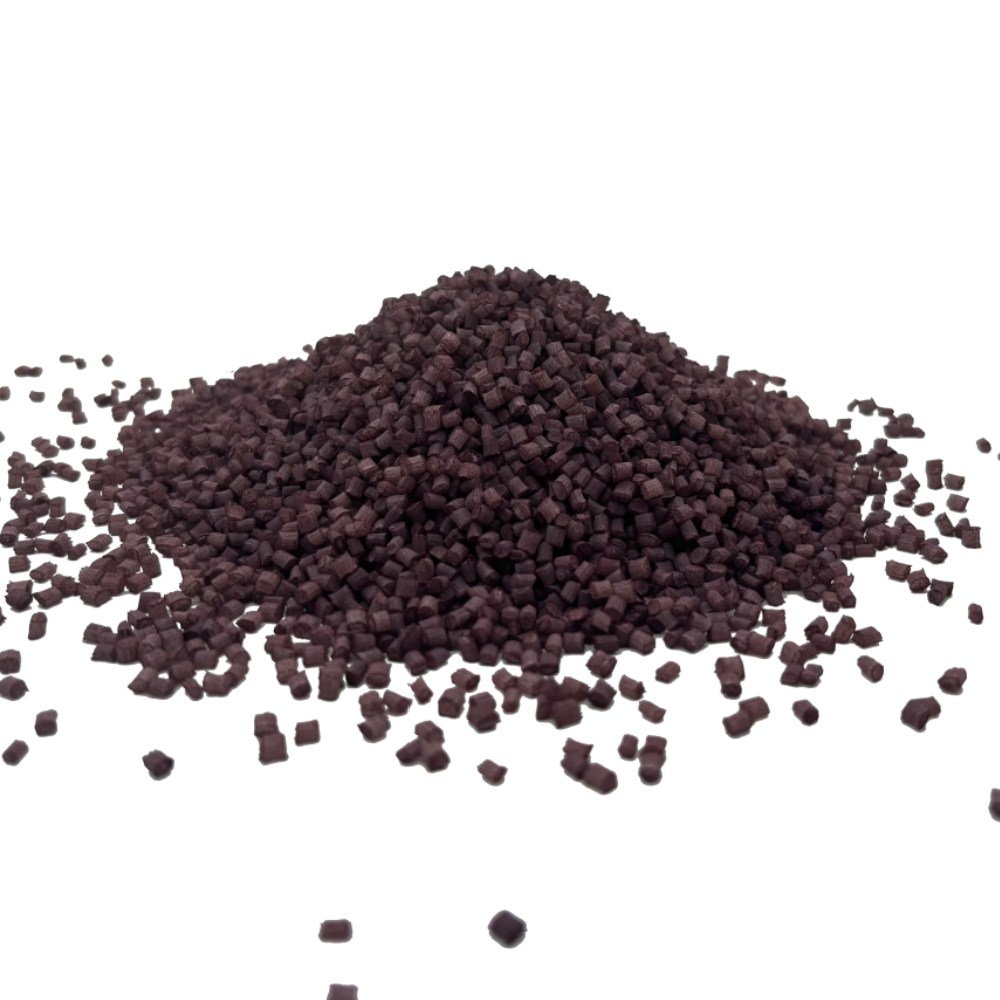

增強阻燃PA6
主成分由PA6、阻燃劑、玻纖組成。在原樹脂基礎(chǔ)上提高強度，賦予材料阻燃性能。有溴系阻燃、紅磷阻燃、無鹵阻燃（氮、磷系），應(yīng)用于電子電器、石油化工、天然氣行業(yè)、冶金行業(yè)、消防救援、公共場所、交通運輸?shù)刃袠I(yè)
1、注塑級
2、阻燃符合UL94 V0-V2標準，按需定制
3、顏色可定制
4、良好的電性能
2、阻燃符合UL94 V0-V2標準，按需定制
3、顏色可定制
4、良好的電性能
產(chǎn)品介紹introduction

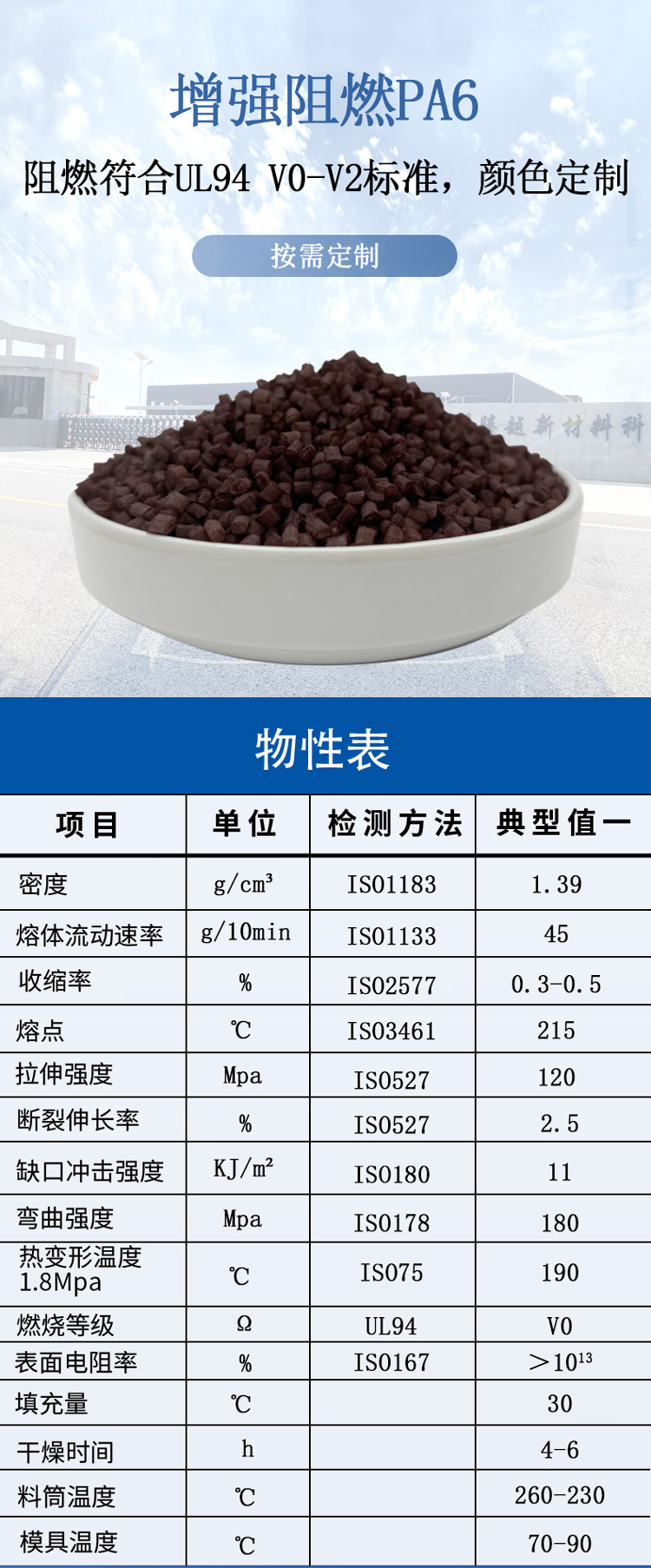

物性表
| 項目 | 單位 | 檢驗方法 | 典型值一 | 典型值二 | 典型值三 | 典型值四 |
| 密度 | g/cm3 | ISO1183 | 1.39 | 1.44 | 1.55 | 1.36 |
| 熔體流動速率 | g/10min | ISO1133 | 45 | 20 | 120 | 100 |
| 收縮率 | % | ISO2577 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
| 熔點 | ℃ | ISO3461 | 215 | 215 | 215 | 215 |
| 拉伸強度 | Mpa | ISO527 | 120 | 120 | 150 | 110 |
| 斷裂伸長率 | % | ISO527 | 2.5 | 3.5 | 2.8 | 2.5 |
|
缺口沖擊強度
23℃
|
KJ/㎡ | ISO180 | 11 | 18 | 12 | 10 |
| 彎曲強度 | Mpa | ISO178 | 180 | 180 | 230 | 170 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 190 | 190 | 195 | 190 |
| 燃燒等級 | － | UL94 | V0 | V0 | V0 | V0 |
| 表面電阻率 | Ω | ISO167 | ＞1013 | ＞1013 | ＞1013 | ＞1013 |
| 填充量 | % | 30 | 40 | 30 | 30 | |
| 干燥溫度 | ℃ | 120-130 | 120-130 | 110-120 | 110-120 | |
| 干燥時間 | h | 4-6 | 4-6 | 4-6 | 4-6 | |
| 料筒溫度 | ℃ | 260-230 | 260-230 | 250-230 | 260-230 | |
| 模具溫度 | ℃ | 70-90 | 70-90 | 70-90 | 70-90 |
